Zeiss Ikon Pro Tessar M1:1 für Contaflex

Hallo zusammen.

Hier einige Worte zum Vorsatz-Objektiv für die Contaflex Serie (ab Contaflex III), das ausschließlich für Nahaufnahmen geeignet ist.
Bei der Vorstellung der Contaflex Super Neu von Gewa13 wird dieses Spezialobjektiv zwar kurz erwähnt, weiterführende technische Details möchte ich in diesem Beitrag einfügen.

Der Vorsatz besteht aus drei Linsen in zwei Gliedern und ergibt mit den verbleibenden drei Linsen des bei der Contaflex eingebauten Tessar-Objektivs eine Brennweite von 30,2 mm bei einer Maximalblende von 1:5, Der Aufnahmeabstand beträgt bei Unendlicheinstellung 10 cm.
Hier wird auch der Maßstab von 1:1 erreicht. Bei einer Einstellung auf 0,7 m wird bei ca. 7 cm Aufnahmeabstand eine leichte Vergrößerung erreicht. (1,15:1)
Zeiss Ikon gibt eine Mindestblende von 1:8 vor um die bestmögliche Abbildungsleistung zu erreichen. Ein vierfacher Verlängerungsfaktor muß eingerechnet werden. (Entfällt bei der Contaflex Super BC die über eine TTL-Messung [durch die Linse]verfügt.)

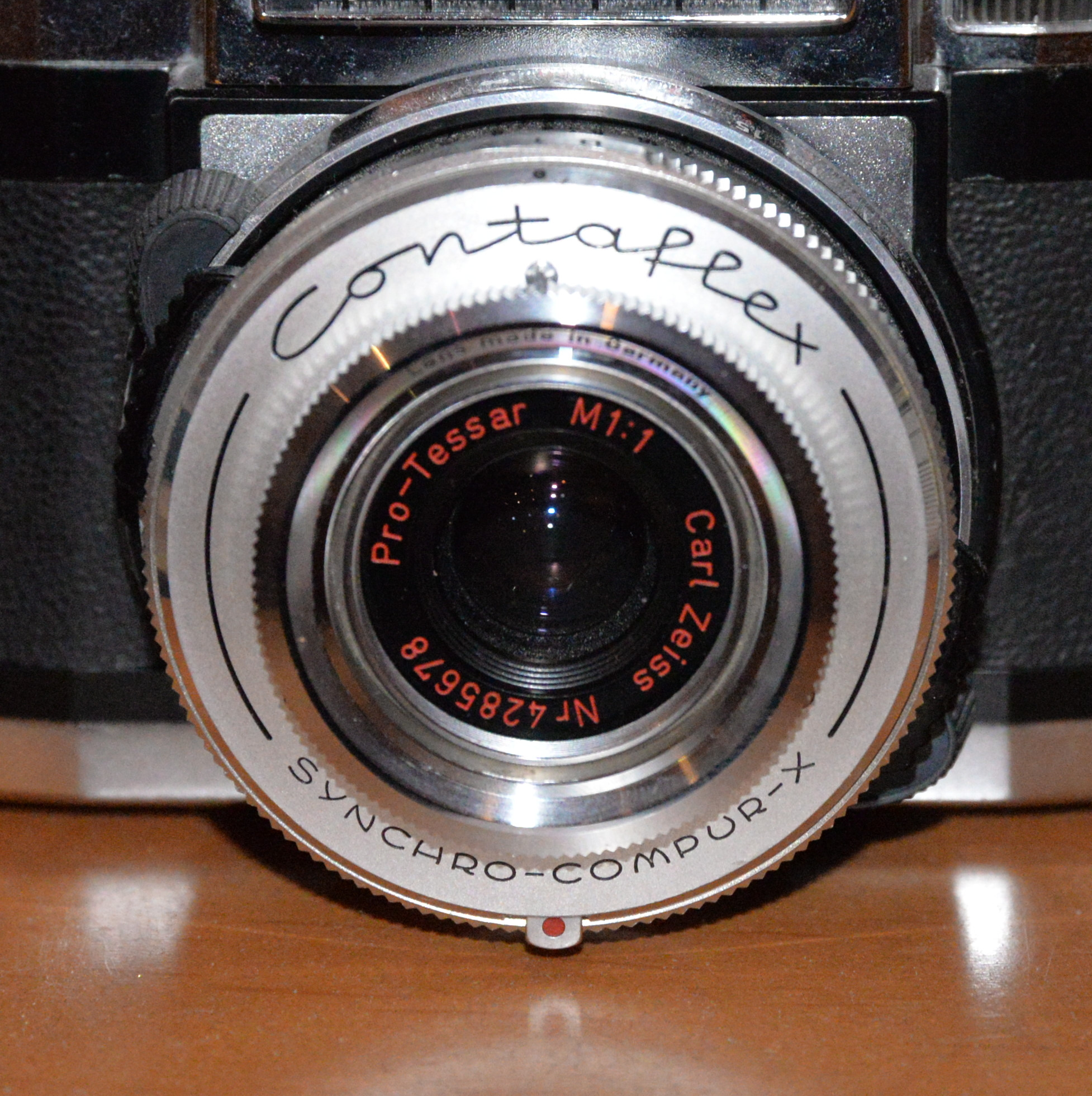

Pro Tessar M1:1 an der Contaflex

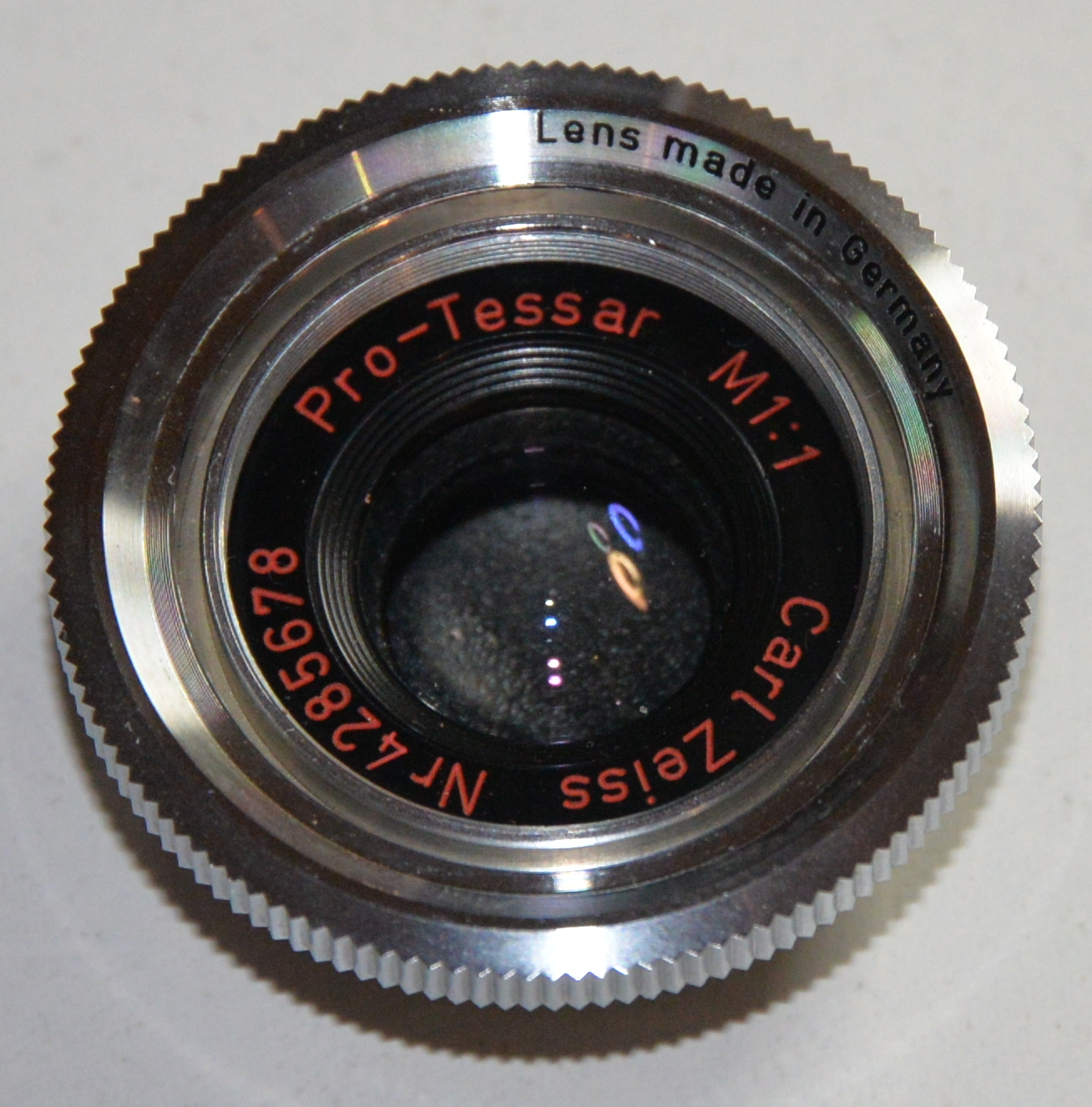

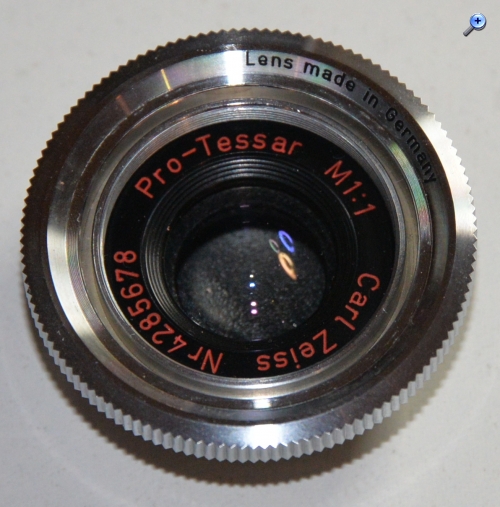

Pro Tessar M1:1

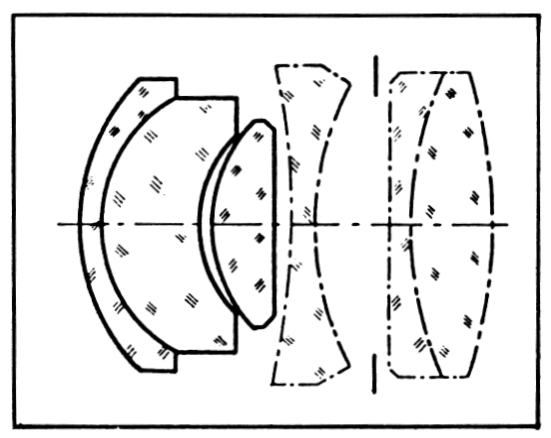

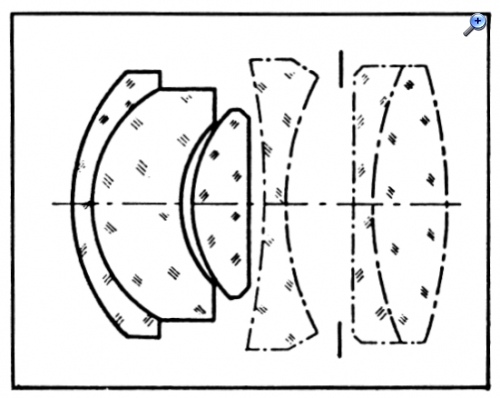

Schnittbild


Technische Daten:
  • Hersteller: Zeiss Ikon Stuttgart
  • Typ: Vorsatzobjektiv für Contaflex Tessar
  • Aufbau: 3 Linsen in 2 Gruppen
  • Brennweite: 30,2 mm
  • Blende: 1:5
  • Gewicht: 40g
  • Max. Vergrößerung: 1,15:1
  • Aufnahmeabstand: 10 cm


Mit dem 1:1 Vorsatz kam Zeiss Ikon dem Wunsch vieler Fotografen nach, ein scharfzeichnendes Objektiv für die Reproduktionsarbeit zur Verfügung zu stellen. Das für die Contaflex lieferbare Reprostativ ermöglichte ein einfaches Arbeiten.

Für die Contaflexen mit dem preiswerteren Pantar Objektiv war ein solcher Vorsatz nicht im Programm.

Gut Licht

Martin

www.mausbruck.de

Datei-Anhänge
Pro Tessar 1_1 (2).JPG Pro Tessar 1_1 (2).JPG (13x)

Mime-Type: image/jpeg, 1.022 kB

Pro Tessar 1_1 (4).JPG Pro Tessar 1_1 (4).JPG (12x)

Mime-Type: image/jpeg, 1.035 kB

Pro Tessar 1_1 (6).JPG Pro Tessar 1_1 (6).JPG (10x)

Mime-Type: image/jpeg, 83 kB


Hinweise:
---> Urheberrechte 1: Keine Scans von Prospekten, Bedienungsanleitungen oder Buch/Zeitschriften-Artikeln hochladen.
---> Urheberrechte 2: Nur selbst aufgenommene Photos hochladen. Keine Fotos auf und in fremden Grundstücken.
---> Keine Fotos, auf denen Personen erkennbar oder zuordenbar sind !
---> Urheberrechte 3: Textpassagen von fremden Quellen vermeiden, höchstens einige Zeilen mit genauerQuellenangabe.
---> Der Zähler der Vorschaubilder zeigt NICHT die echte Zugriffzahl, die Bild-Anklicke direkt im Text werden nicht gewertet


13.03.18 14:27
Lengris

BZF-Master

13.03.18 14:27
Lengris

BZF-Master

Re: Zeiss Ikon Pro Tessar M1:1 für Contaflex

Hallo Martin,

ich wusste nicht, daß es solche Vorsatzlinsen gibt.

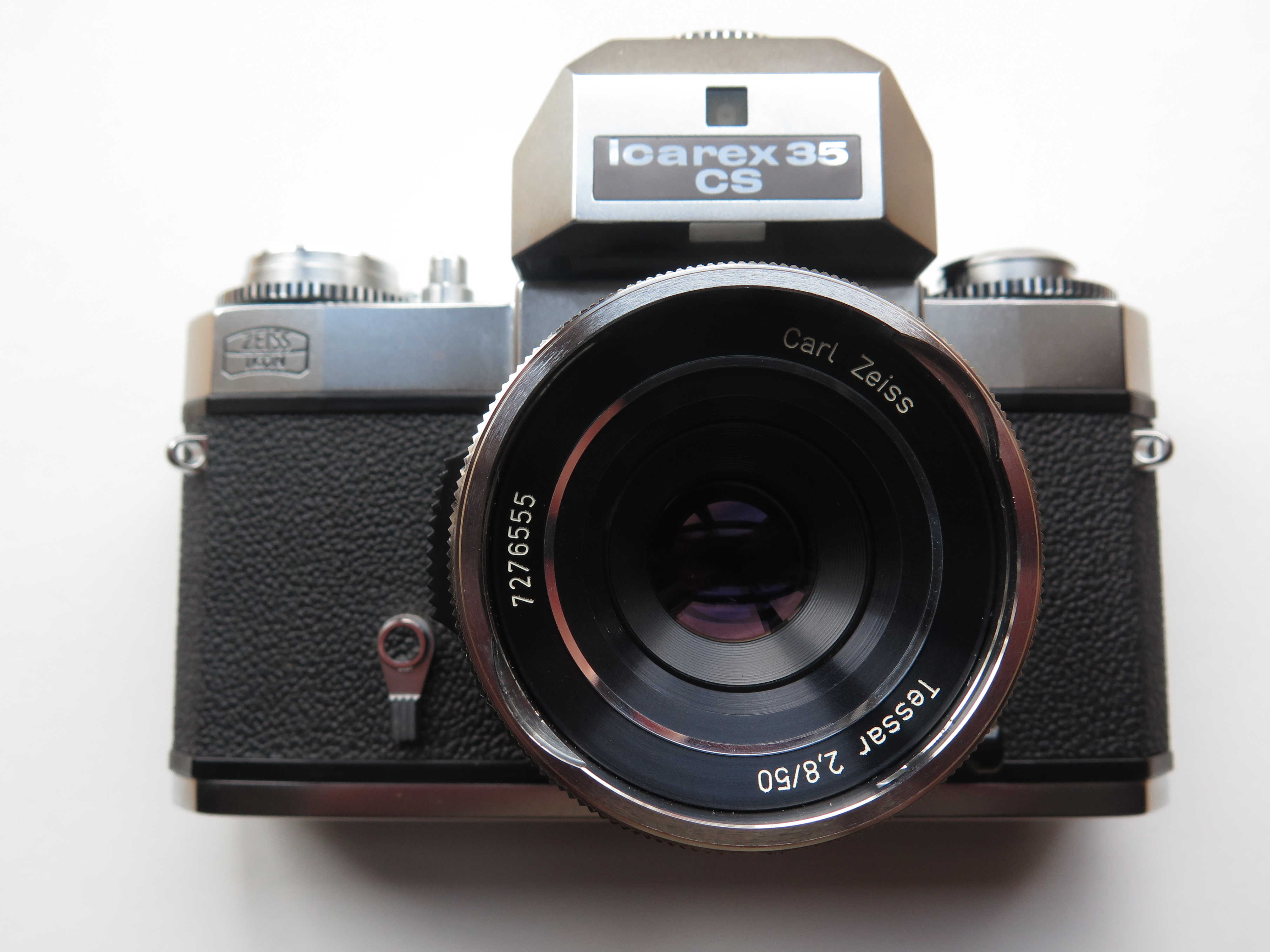

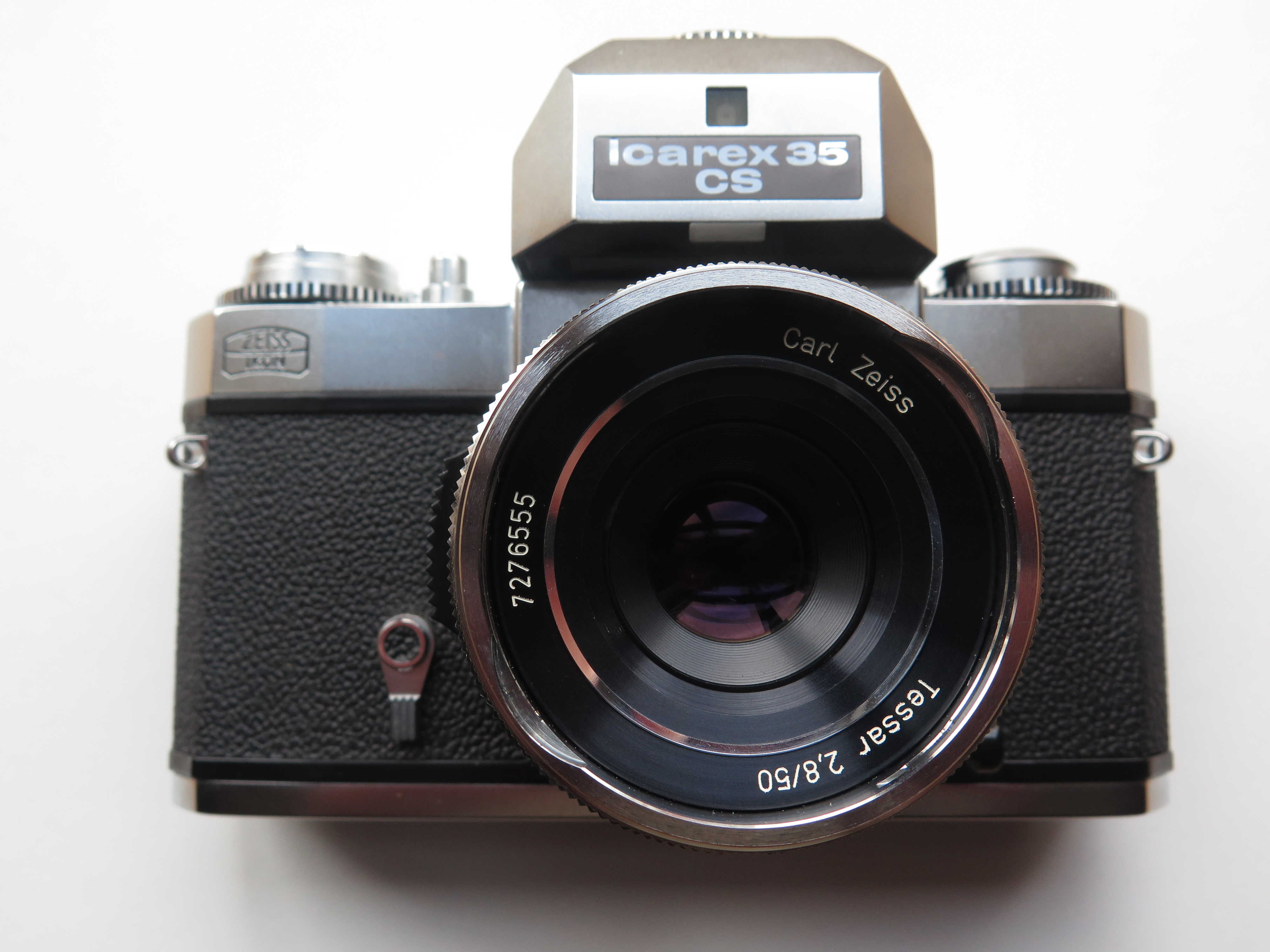

Gibt es die auch für meine Zeiss-Ikon Icarex 35 CS mit Tessar 2.8/50?

Gruss
Lengris



Zuletzt bearbeitet am 13.03.18 14:28

Datei-Anhänge
IMG_0466.jpg IMG_0466.jpg (14x)

Mime-Type: image/jpeg, 443 kB

13.03.18 15:38
Zipferlak

BZF-Master

13.03.18 15:38
Zipferlak

BZF-Master

Re: Zeiss Ikon Pro Tessar M1:1 für Contaflex

Hallo Lengris (Vor oder Nachname?)

Da die Icarex mit voll wechselbaren Objektiven daherkommt, nimmt man zur Aufnahme in großem Maßstab vorzugsweise ein Balgengerät [http://www.blende-und-zeit.sirutor-und-c...9&thread=43] oder behilft sich mit Zwischenringen [http://www.blende-und-zeit.sirutor-und-c...9&thread=23]. (Wobei ich nicht weiß ob die für die Icarex im Angebot waren)


Gut Licht

Martin

www.mausbruck.de

13.03.18 16:38
Lengris

BZF-Master

13.03.18 16:38
Lengris

BZF-Master

Re: Zeiss Ikon Pro Tessar M1:1 für Contaflex

Zipferlak:
Hallo Lengris (Vor oder Nachname?)
Keiner davon. Lengris ist eine Stadt in Bayern hinter Bad Tölz.

Zipferlak:
Da die Icarex mit voll wechselbaren Objektiven daherkommt, nimmt man zur Aufnahme in großem Maßstab vorzugsweise ein Balgengerät [http://www.blende-und-zeit.sirutor-und-c...9&thread=43] oder behilft sich mit Zwischenringen [http://www.blende-und-zeit.sirutor-und-c...9&thread=23]. (Wobei ich nicht weiß ob die für die Icarex im Angebot waren)
Danke für die schnelle Antwort, besonders die links. Klar, Balgen und Zwischenringe kenne ich von den Digi-Makros. Ein echtes Makroobjektiv ist besser. Aber schon Digital sind saubere Makroaufnahmen 1:1 oder noch mehr, garnicht so einfach, wenn auch mit etwas Übung machbar. Aber analog trau ich mir das nicht zu.

Gruss
Jürgen
