[ iIa ] Mamiya Sekor C 4 / 50mm Shift

Hallo zusammen.

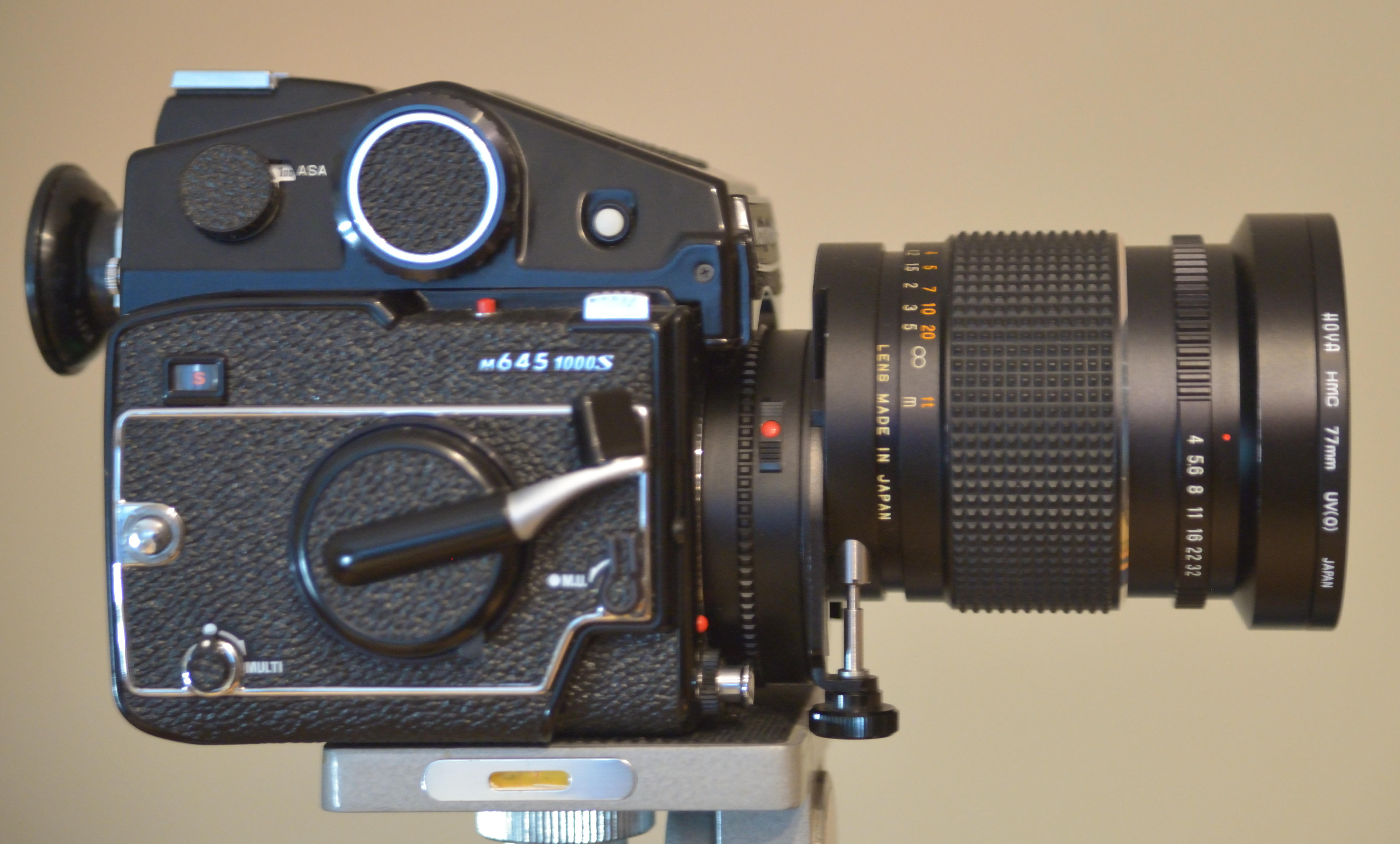

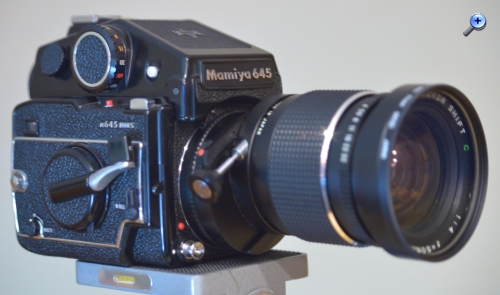

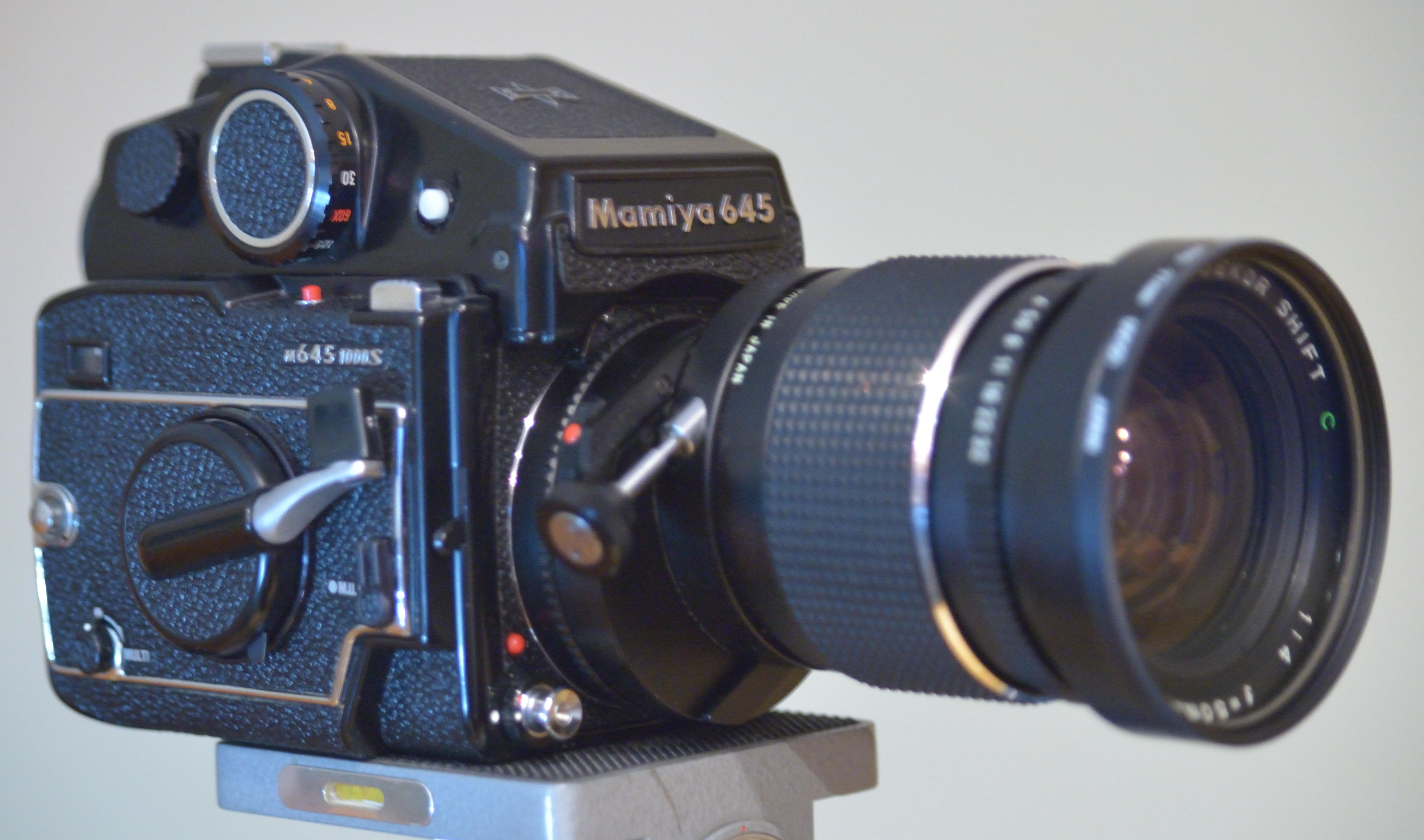

Ein recht interessantes Objektiv für die bekannte und beliebte Mamiya 645er Reihe: das Sekor C 50mm F4 Shift.

Wer schon einmal mit einem Weitwinkelobjektiv Architekturaufnahmen gemacht hat, kennt das Problem: Die Linien der z.B. fotografierten Häuser, Zäune, Laternenmasten etc. scheinen sich nach oben hin zu verjüngen. Dies liegt bei geneigter Kamera an den unterschiedlichen Abständen zu Objektiv. (stürzende Linien)
Hier kann das Shift-Objektiv eingesetzt werden indem die Kamera parallel zum Objekt ausgerichtet und das Objektiv vertikal verstellt wird um die stürzenden Linien zu begradigen.
Auch bei Panoramaaufnahme ist das shiften hilfreich. Ein erstes Foto wird bei maximaler horizontaler Verschiebung gemacht, anschließend bei gleicher Einstellung die Kamera um 180° (Stativ!) gedreht und ein zweites Bild gemacht. Die Linien passen dann.
Selbst bei unerwünschten Spiegelungen oder störenden Objekten am Bildrand leistet das Shift-Objektiv gute Dienste.

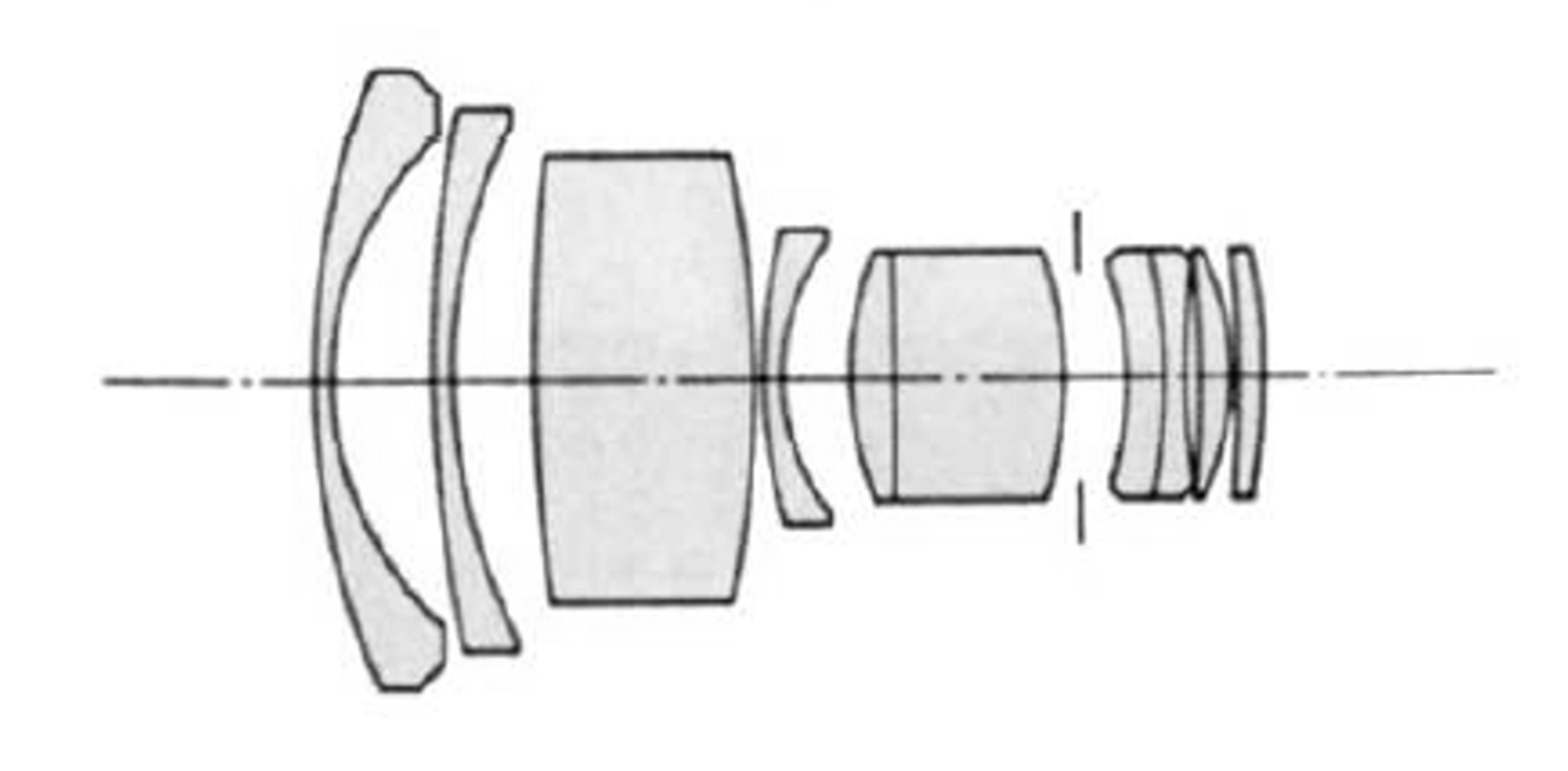

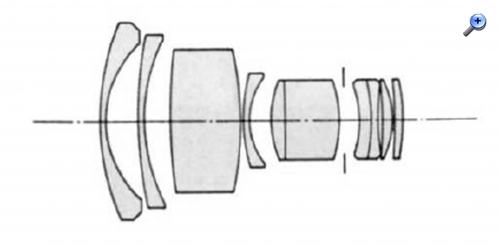

Linsenschema:

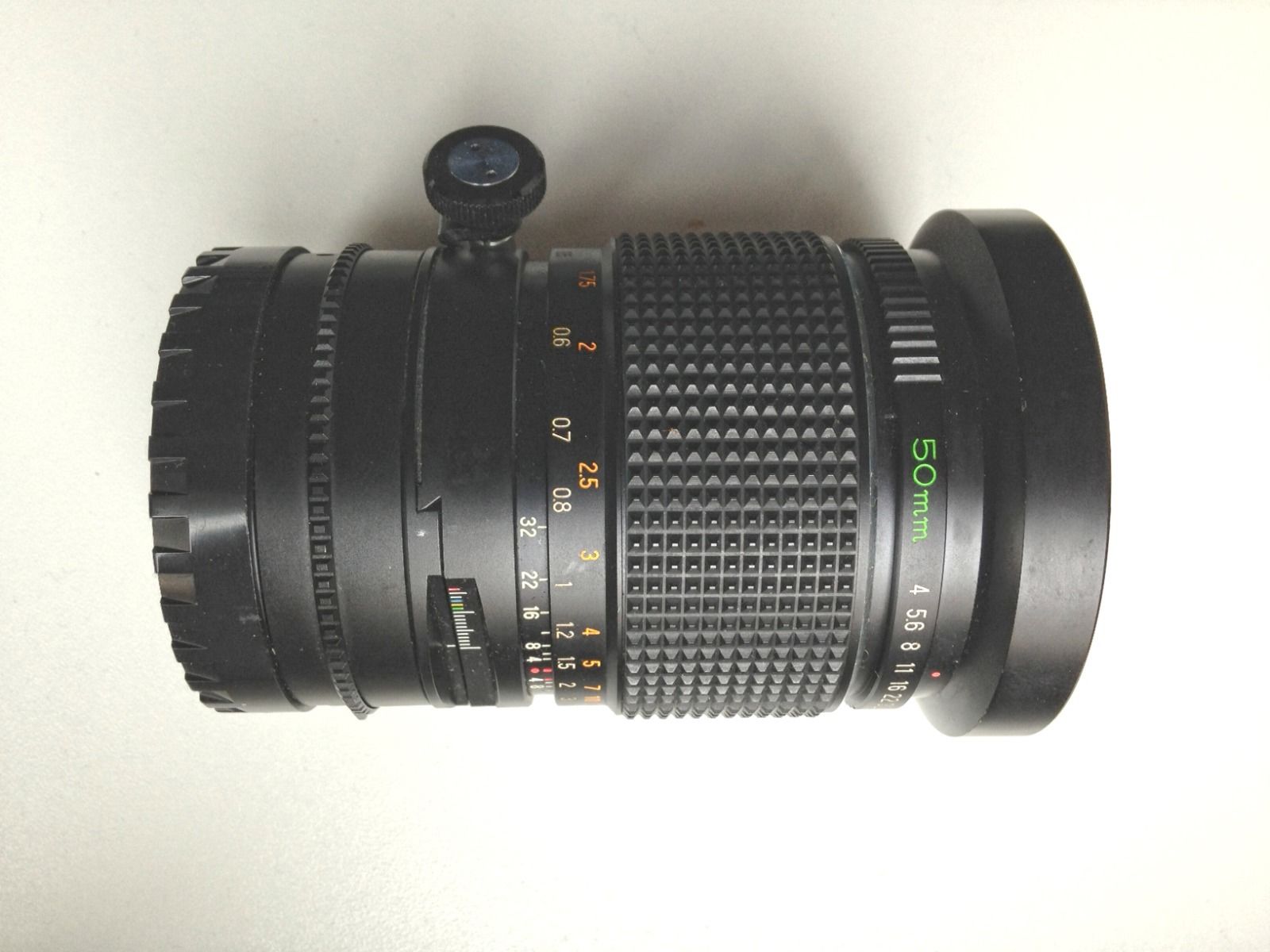

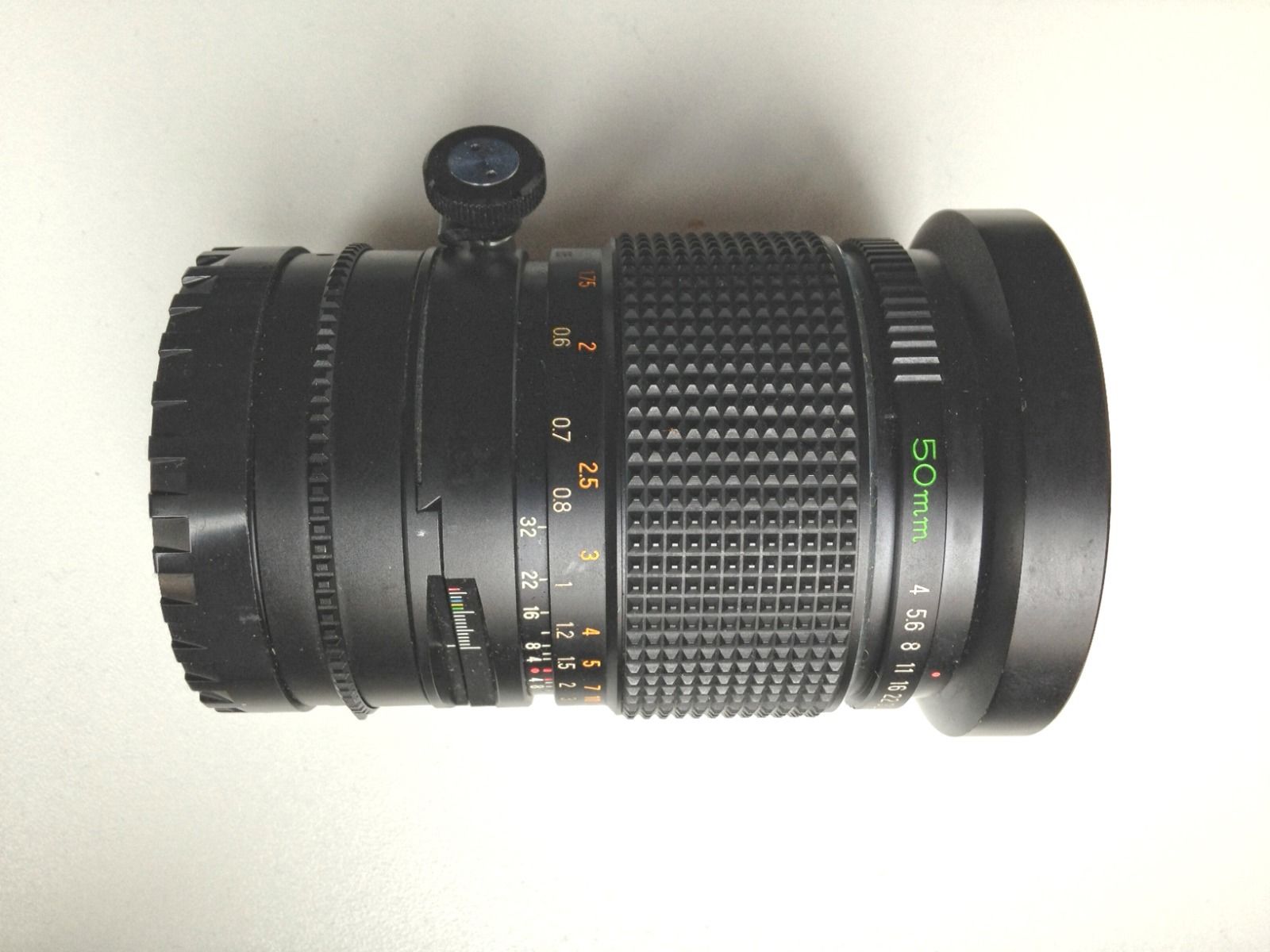

Hier noch ein paar technische Daten:
  • Hersteller Mamiya Japan
  • Anschluß: M645 Bajonett
  • Blende: 4-32 Per Hand einzustellen!
  • Optischer Aufbau: 10 Linsen in 8 Gruppen
  • Bildwinkel: 70°
  • Naheinstellgrenze 45cm
  • Verstellung: vertikal 16mm horizontal 13mm
  • Verstellrichtung: beliebig um 360° mit Rastungen bei jeweils 30°
  • Filterduchmesser 77mm
  • Gewicht: 700g
  • Abmessungen: 105mm lang, 80mm Durchmesser


Im Zeitalter der digitalen Bildbearbeitung leider recht überflüssig geworden.


Gut Licht

Martin

Zuletzt bearbeitet am 05.06.20 18:25
